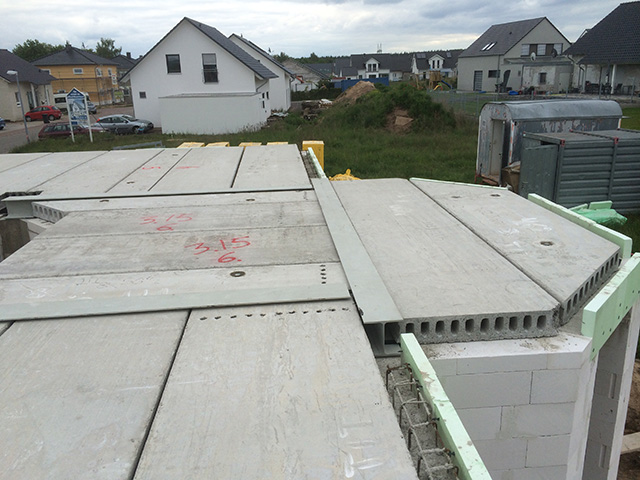

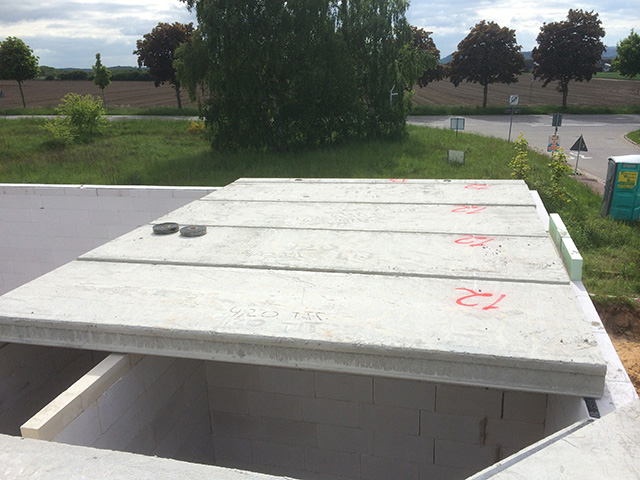

Die Spannbeton-Fertigdecke ist eine zusammengesetzte Montagedecke aus Hohlplatten, die im Werk mit sofortigem Verbund vorgespannt werden. Die 1,20 m breiten Elemente werden mit einer Dicke von 15 bis 40 cm hergestellt.
Technische Daten:
Elemente 120 cm und 60 cm breit
Dicke von 16 cm bis 45 cm
Spannweiten von bis zu 16 m möglich
Aus Beton der Mindestfestigkeitsklasse C45/55
Verkehrslast 10KN/m².
Bauaufsichtliche Zulassungen
Optimierte Querschnittgeometrie
Geringes Eigengewicht Plattenunterseite Sichtbetonqualität
Technische Merkmale
Massivdecken aus Spannbetonhohlplatten sind als Geschoß- und Dachdecken mit vorwiegend ruhender, gleichmäßiger verteilter Belastung nach DIN 1055, Bl. 3, Absatz 1.4, zugelassen.
Leichte Trennwände werden durch einen Zuschlag nach DIN 1055 Bl. 3, Absatz 4, berücksichtigt. Für Auskragungen stehen typengeprüfte Sonderplatten zur Verfügung.
Die Massivdecke gilt als tragfähige Scheibe nach DIN 1045, Abschnitt 19.7.4.1. Extreme Scheibenlasten werden über Fugenarmierung abgeleitet. Erforderliche Aussparungen werden bei Plattenfertigung hergestellt. Sonderplatten, zum Beispiel mit größerer Stahlüberdeckung für Feuchträume oder F90 sind lieferbar. Massivdecken sind bei Lieferung voll tragfähig. Nur Ringanker und Fugenverguß sind bauseits zu erbringen (C 2027).
Durchbiegung
Bezüglich der Durchbiegung wird auf DIN 1045, Abschnitt 17,7 verwiesen. Bei geforderter extrem geringer Durchbiegung wird der Nachweis durch unsere Statiker anhand der geprüften Typenstatik nachgewiesen.
Die Durchbiegung - L/500 ist für alle Plattentypen bei allen zulässigen Belastungen eingehalten.
Da zusätzlich zur elastischen Durchbiegung eine Kriechverformung eintritt, wird für Decken mit leichten Trennwänden die Begrenzung auf I/500 empfohlen.
Standardbreiten 60,120 cm; Passplatten im Raster von 10 cm.
Bei den ermittelten Stützweiten sind die zulässige Durchbiegung und Schubspannung eingehalten. Die Verankerungslängen sind eingehalten bei Auflagerbemessung nach DIN 1045 Abschnitt 20.1.2.
